Import objects
Step1:

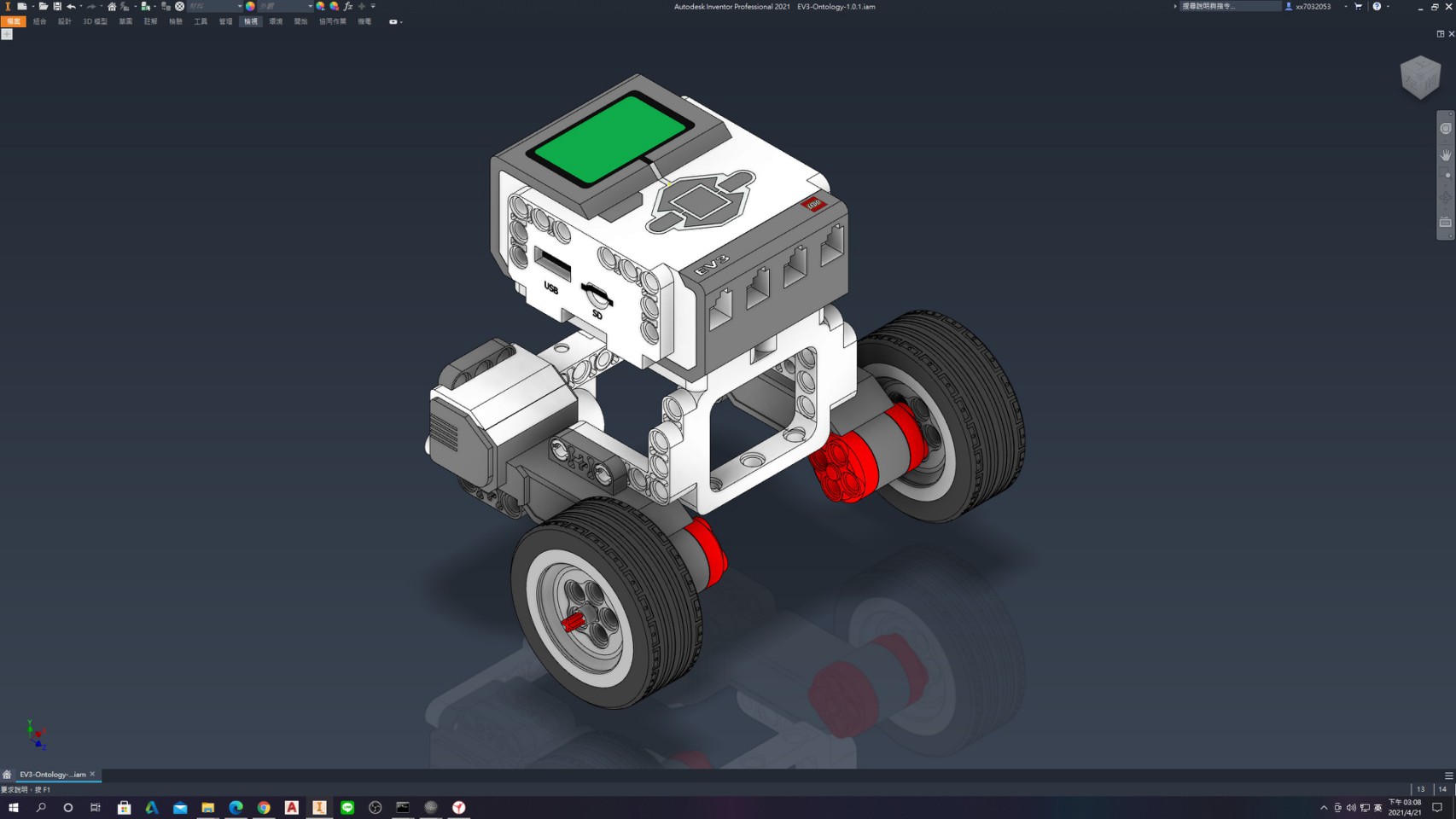

利用3D繪圖軟體(Autodesk Inventor Professional 2021),繪製所需物件。
Step2:
並將其匯出成STL檔案,可先將座標位置定好再做匯出(Z軸向上為佳)

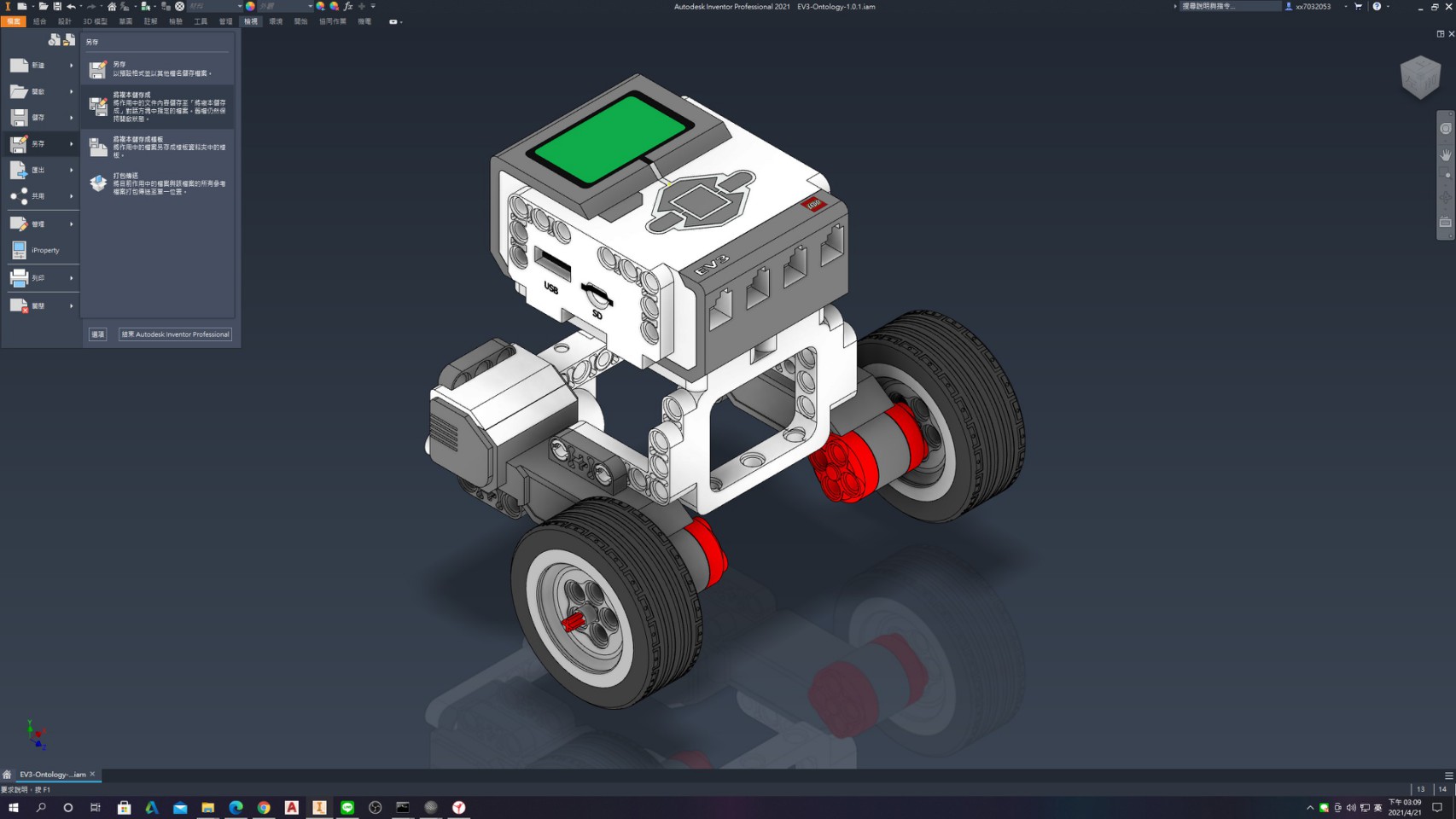

以Inventor為例匯出STL檔案時須以另存成副本的方式,才能成功匯出STL檔案

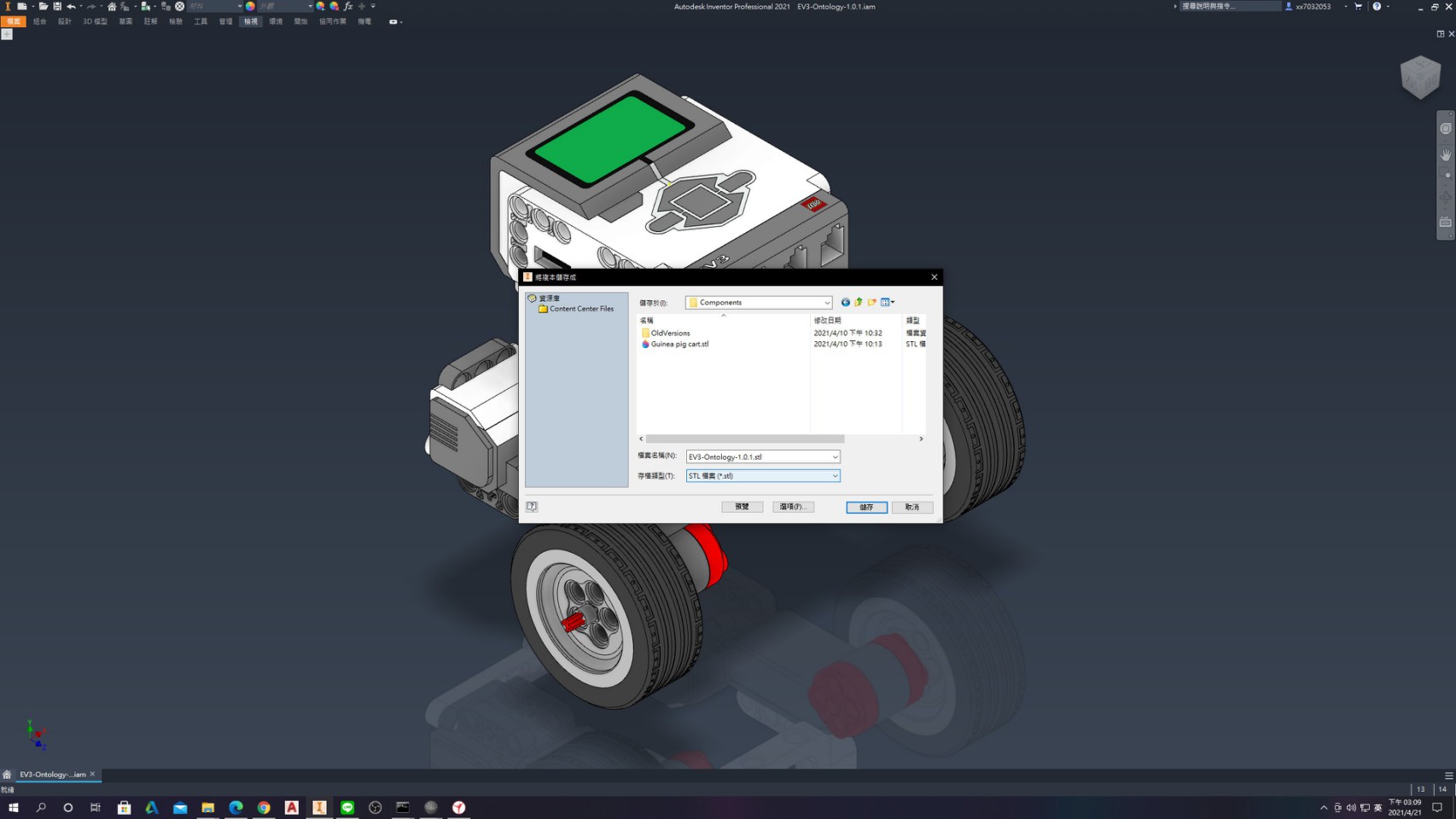

步驟為:開啟Inventor-->開啟零件檔或組合檔-->檔案-->另存-->將副本儲存成...
將所需之STL檔案儲存至專案資料夾中。
Step3:

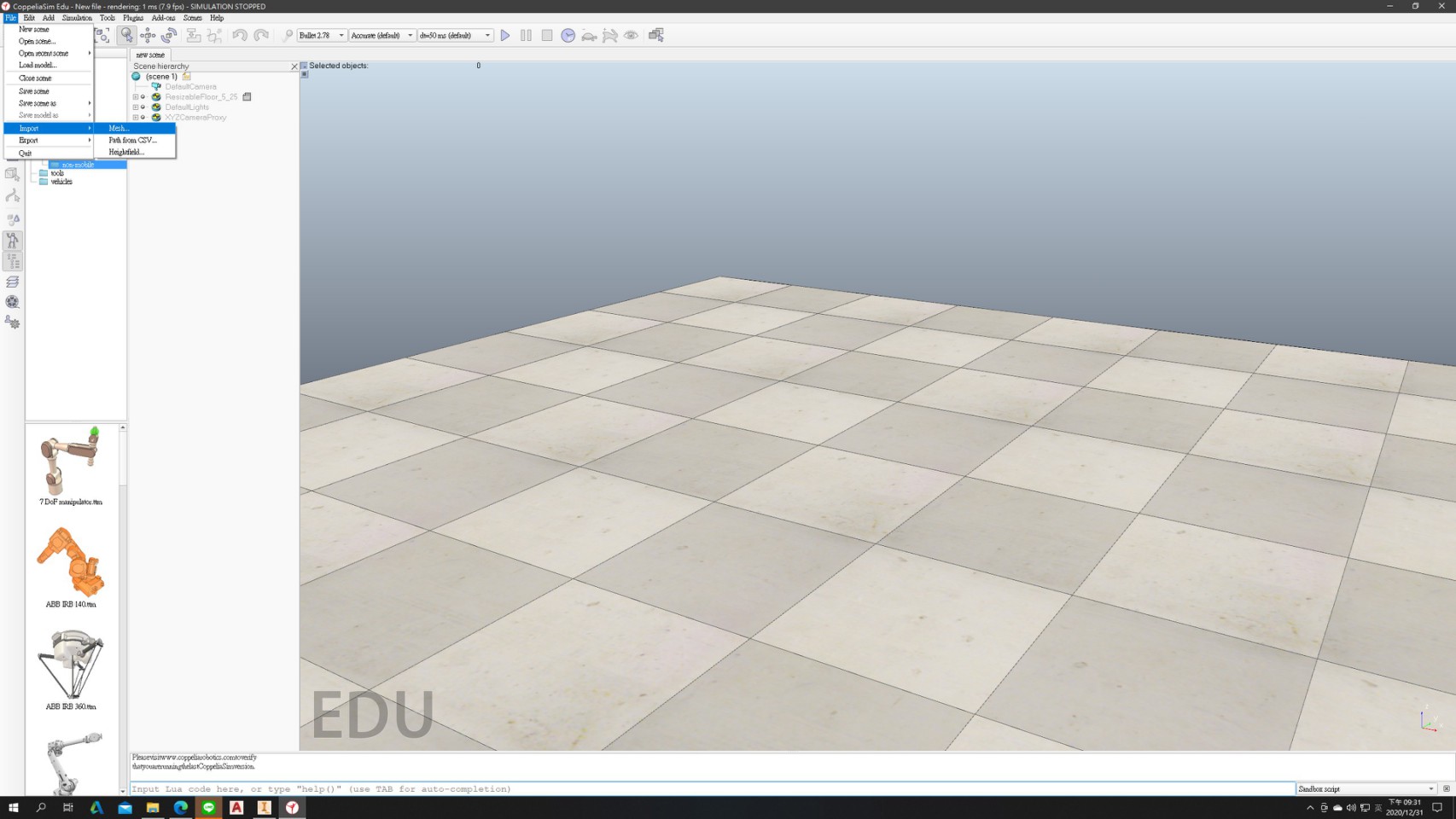

開啟coppeliasim匯入物件,步驟為: File-->import-->Mesh...

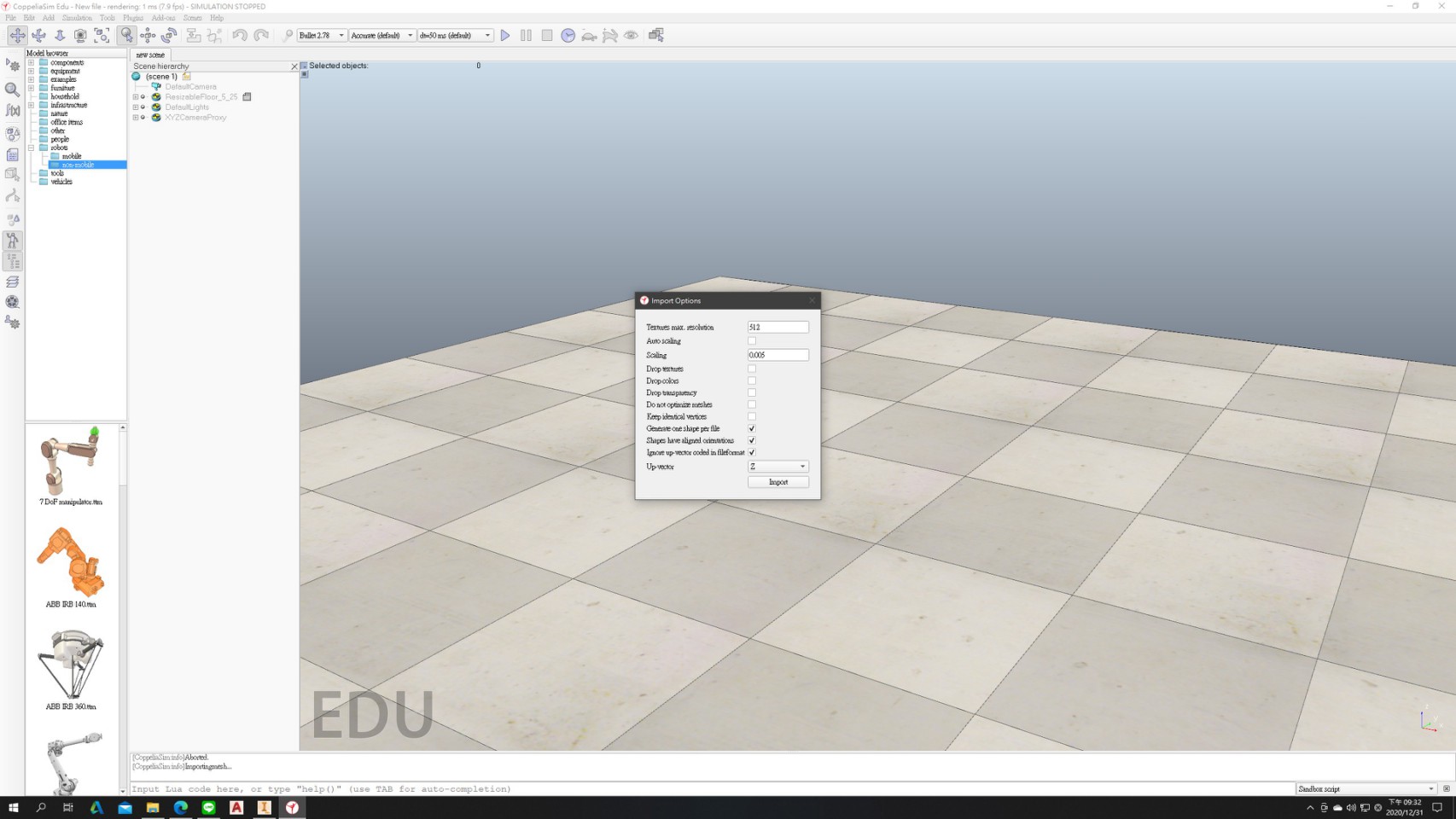

匯入物件設定視窗。

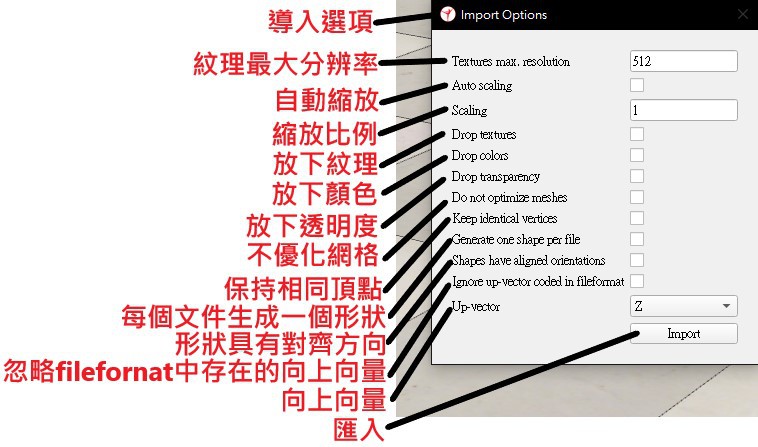

下圖為匯入選項之翻譯。
Step4:

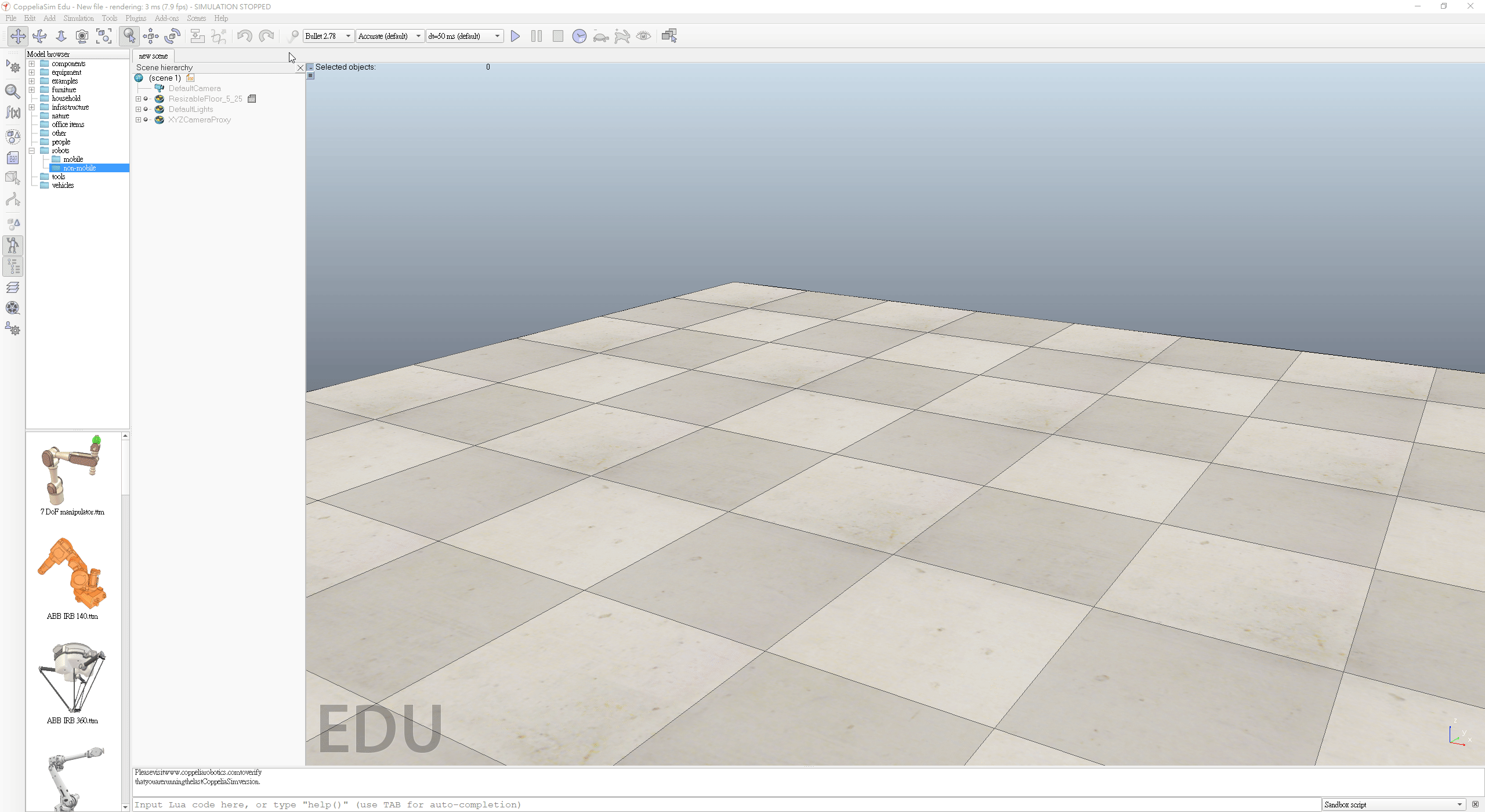

匯入方法與設定操作。
